ЩО-70 Панели распределительных щитов

keyboard-right-arrow-button copy 2 Created with Sketch. keyboard-right-arrow-button copy Created with Sketch.

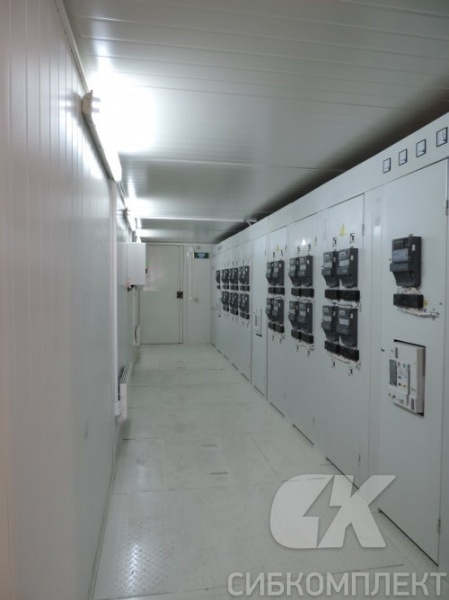

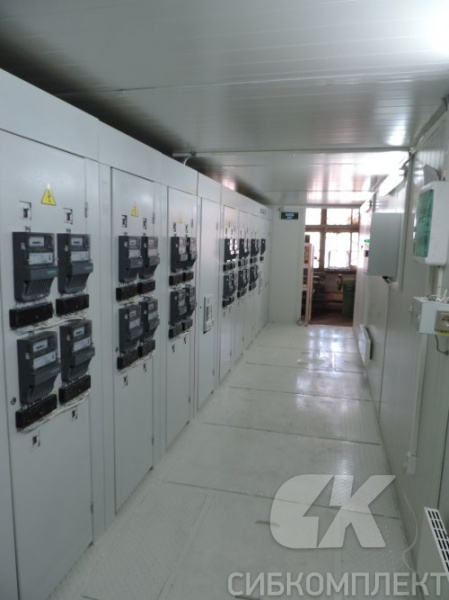

ЩО-70 Панели распределительных щитов

Цена от: 35 000 руб.

Панели ЩО-70 предназначены для комплектования распределительных устройств (РУ) переменного трёхфазного тока частотой 50Гц в сетях с глухозаземлённой нейтралью напряжением до 0,4кВ, служат для приема и распределения электроэнергии, защиты от перегрузок и токов короткого замыкания, и используются для установки в распределительных сетях как в четырёх проводном, так и пяти проводном исполнениях с рабочим нулевым и защитным заземляющим проводником.


По своему назначению панели ЩО-70 делятся на:

  • Панели вводные
  • Панели линейные
  • Панели секционные
  • Панели вводно-линейные
  • Панели вводно-секционные
  • Панели с аппаратурой АВР
  • Панели с диспетчерского управления уличным освещением
Узнать цену cube Created with Sketch. 3D обзор
keyboard-right-arrow-button copy 2 Created with Sketch.
keyboard-right-arrow-button copy Created with Sketch.
Устройство панелей
Структура обозначения
Технические характеристики
Размещение и монтаж
Вводно-секционная панель
Панели управления
Конструкция
Общий вид панели
Линейные панели
Секционные панели
Вводные панели
Торцевые панели
Панель с аппаратурой АВР
Вводно-секционная панель
Шинный мост без разъединителей панелей

Панель ЩО-70 представляет собой комбинацию низковольтных коммутационных аппаратов с устройствами управления, измерения, сигнализации, зашиты, регулирования и т. п., полностью смонтированных на единой конструктивной основе со всеми внутренними электрическими и механическими соединениями с соответствующими конструктивными элементами.


Щиты панелей могут быть установлены как вплотную к стене (одностороннее обслуживание), так и свободно стоящие с двухсторонним обслуживанием, боковые стороны щитов закрыты съёмными торцевыми панелями. Основным элементом конструкции панели ЩО-70 является каркас. Каркас представляет собой конструкцию из стальных профилей, в верхней части которого устанавливается панель крепления щитовых приборов (амперметров, вольтметров) и металлоконструкция для установки изоляторов крепления сборных шин. Внутрь каркаса устанавливается рама, на которой размещаются электроаппараты и изоляторы ошиновки для крепления шин соединяющих электроаппараты между собой в соответствии с электрической схемой на панель.


Схемы, типы аппаратов, габаритные размеры и конструкции панелей предусматривают возможность комплектования из них распределительных устройств собираемых в щит или отдельно стоящих панелей. Для отдельно стоящих панелей и крайних панелей в составе щита, предусматриваются торцовые панели, предотвращающие доступ внутрь щита (панели) справа и слева от щита (панели). При наличии промежутков между панелями собранными в щит промежутки закрываются фасадными вставками. Размер (ширина) фасадной вставки определяется при компоновке распределительного устройства и указывается при заказе в опросном листе. При двухрядном расположении панелей секции сборных шин соединяются при помощи шинного моста размер которого оговаривается при заказе.


Стальные металлоконструкции панелей окрашиваются высокопрочным полимерным покрытием на основе эпоксидных смол, предотвращающим коррозию металла. Высота панелей составляет 2200мм. Глубина выпускаемых панелей составляет 600мм.


Панели изготовляются с ошиновками, имеющими электродинамическую стойкость (амплитудное значение):

  • для комплектования щитов устанавливаемых в распределительных устройствах трансформаторных подстанций с трансформаторами мощностью до 630 кВА – 30 кА (ЩО 70-1-ХХ У3);
  • для комплектования щитов устанавливаемых в распределительных устройствах трансформаторных подстанций с трансформаторами мощностью свыше 630 кВА – 50 кА (ЩО 70-2-ХХ У3).

Нулевая шина - “N”, при пятипроводной схеме подключения, устанавливается на изоляторах и соединяется с выводом нейтрали силового трансформатора. Функцию заземляющей шины PE выполняет металлоконструкция, установленная в нижней части панели.


Вводные панели исполняются как с кабельным, так и шинным вводом.


При монтаже панели ЩО устанавливаются на закладные конструкции и выверяются по уровню и отвесу. Крепление панелей к закладным конструкциям может осуществляться при помощи болтовых соединений через крепежные отверстия в нижнем основании панелей, либо при помощи сварки. Между собой панели соединяются болтовым соединением, через пазы в боковых передних и задних стойках. Отклонения по вертикали не должны превышать 5°.

Пример  записи  условного  обозначения  панелей  ЩО-70  при  их  заказе  и  в
документации:
панель ЩО-70-СК-1-73-У3 по ТУ-3434-003-10025998-2012
  • панель распределительного щита одностороннего обслуживания, 70 – год разработки панели, СК
  • шифр производителя ЗАО «СибКомплект», 1
  • исполнение по току электродинамической стойкости 30кА, 73
  • номер схемы главных цепей, климатического исполнения У3, выполненная по ТУ-3434-003-10025998-2012.

Панели ЩО-70 предназначены для работы в следующих условиях:
  • в части воздействия климатических факторов внешней среды исполнения у категории 1, 3 по ГОСТ 15150 и ГОСТ 15543.1, при этом:
  • наибольшая высота установки над уровнем моря 2000 м (при эксплуатации панелей на высоте более 1000 м, характеристики применяемых в     панелях аппаратов должны быть снижены в соответствии с ГОСТ 15150);
  • верхнее рабочее значение температуры окружающего воздуха +40°С (предельное значение +45°С);
  • нижнее рабочее значение температуры окружающего воздуха -25°С (предельное значение -30°С);
  • относительная влажность воздуха 80% при температуре +20°С (эффективное значение), а верхнее рабочее значение относительной влажности воздуха до 98% при +25°С;
  • тип атмосферы – II по ГОСТ 15150;
  • окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов в концентрациях, разрушающих металл и изоляцию.

Панели соответствуют группе условий по механическим воздействиям эксплуатации М1 по ГОСТ 17516.1. Рабочее положение в пространстве – вертикальное, допускается отклонение от вертикального положения до 5° в любую сторону. Панели предусмотрены для одностороннего обслуживания, при этом все аппараты, устанавливаемые в панелях, переднего присоединения. Степень защиты собранных в щит (секцию щита) панелей с лицевых и боковых сторон IP20 по ГОСТ 14254, с остальных сторон - IP00. Требования техники безопасности в соответствии с ГОСТ 12.2.007.075. Панели ЩО-70 изготавливаются по техническому заданию (ТЗ) и опросному листу заказчика в соответствии с техническими условиями ТУ-3434-003-10025998-2012.


Основные параметры и характеристики панелей ЩО-70
Наименование параметра Значение параметра

Номинальное рабочее напряжение, Uc

Главной цепи
220, 380, 660 В переменного тока
частотой 50Гц
110, 220, 440В постоянного тока
Вспомогательной цепи
(цепи управления)
24, 42, 100, 110, 173, 220, 380 В переменного тока частотой 50Гц
24, 42, 48, 60, 110, 220 В постоянного тока
Номинальное напряжение изоляции, Ui 660 В
Номинальное импульсное выдерживаемое напряжение, Uimp 2500 В
Номинальный ток главной цепи, I до 4000 А
Номинальный ток цепей управления, I до 25 А
Номинальный кратковременно выдерживаемый ток, Icw для открытых щитов до 30 кА
для защищенных щитов до 18 кА
для ящиков, шкафов до 10 кА
для пультов менее 6 кА
Номинальный ударный ток, Ipk для открытых щитов до 50 кА
для защищенных щитов до 30 кА
Номинальный условный ток короткого замыкания, Iсс до 23 кА
Номинальный ток короткого замыкания, вызывающий плавление предохранителя 3Iн
Номинальный ток плавкой вставки предохранителя типа ПН-2 100, 250, 400, 600

Номинальные токи и сечения сборных шин
Алюминиевые шины
Номинальный ток, А Количество сборных шин Сечение сборных шин, мм*мм
630 1 50х5
800 1 60х6
1000 1 80х6
1250 1 80х8
1600 1 100х10
2000 1 120х10
2500 2 100х10
3150 2 120х10
4000 3 120х10

Медные шины
Номинальный ток, А Количество сборных шин Сечение сборных шин, мм*мм
630 1 40х5
800 1 50х5
1000 1 60х6
1250 1 80х6
1600 1 80х8
2000 1 100х8
2500 1 120х10
3150 2 120х8
4000 2 120х10

Параметр Значение
Расстояние от фасада панели до стены при однорядном исполнении (ширина коридора обслуживания), мм, не менее 800
Расстояние между фасадами панелей при при двухрядном исполнении и при длине коридора обслуживания до 7000 мм, мм, не менее 1000
Расстояние от уровня закладных до потолка:
- Без шинных мостов
- При установке с шинными мостами без разъединителей

3000
3000

Панели ЩО-70 поставляются с полностью смонтированной и отрегулированной аппаратурой первичных и вторичных электрических цепей. Также возможна поставка панелей собранных (подготовленных для сборки) в щит.

При двухрядном расположении панелей в щите, сборные шины и шина нейтрали соединяются шинным мостом (габаритные размеры указываются при заказе). Собранные (подготовленные для сборки) в щит панели, комплектуются нулевой шиной, и сборными шинами. Состав панелей скомплектованных в щит (или одной панели) оговаривается при заказе в опросном листе.

Монтаж производится в следующем порядке:
  • Осторожно распакуйте ЩО-70 без повреждения аппаратуры и окрашенных поверхностей.
  • Проверьте номинальные данные по паспортной табличке (тип, ток, напряжение и т. д.) и убедитесь, что они соответствуют данным, указанным в проектной документации.
  • Сборку и крепление ЩО-70 между собой и к полу (к стене, в проем стены) производите в следующем порядке:
  1. расположите панели на строительном основании;
  2. выровняйте в горизонтальной и вертикальной поверхностях так, чтобы отверстия в боковинах каркасов совпадали;
  3. закрепите ЩО-70 на строительном основании;
  4. панели или секции соедините между собой болтами.
  • Для секций, щитов поставляемых в разобранном виде (по условиям транспортирования), необходимо произвести сборку аппаратуры.
  • Смонтируйте комплекты сборных шин (при необходимости).
  • Заземлите металлоконструкции каркасов используя для этой цели устройства заземления.
  • Установите измерительные приборы и другие аппараты, которые транспортируются отдельно.
  • Удалите предохранительную смазку с контактов и неокрашенных торцов магнитных систем контакторов.
  • Произведите монтаж электрических соединений, выполните окончательную калибровку электроаппаратуры, проверку и наладку схемы, а также все прочие монтажно-наладочные операции, предшествующие пуску электроустановок в эксплуатацию, в соответствии с имеющейся технической документацией.
  • Перед подачей напряжения вручную проверьте плавность хода подвижных частей аппаратов.
  • Главную цепь включаете только после тщательной проверки правильности работы схемы.


Панели являются комбинацией вводной и линейной панелей и изготавливаются как для кабельного, так и шинного вводов. Во вводной части панели устанавливается разъединитель и предохранители на номинальный ток 630 А, а в линейной -разъединителями и предохранители на 250 А. На панели устанавливаются также трансформаторы тока и измерительные приборы.


Тип панели
Принципиальная
схема первичных соединений

Элементы на схеме
Обозначение Наименование

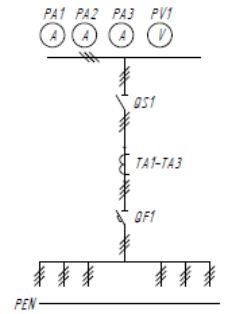

ЩО-70-1-84-У3 03.JPG
РА1-РА3
РА4-РА6
QS1
QS2-QS4
TA1-TA3
TA4-TA6
PV
FU1-FU3
FU4-FU12
Амперметры 600/5А
Амперметры 200/5А
Разъединитель 600А
Разъединитель 250А
Трансформаторы тока
600/5А
То же 250/5А
Вольтметр 500В
Предохранители 600А
Предохранители >> 250А

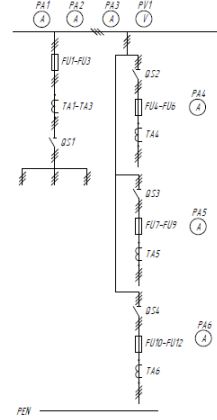

ЩО-70-1-85-У3
04.JPG РА1-РА3
РА4-РА6
QS1
QS2-QS4
TA1-TA3
TA4-TA6
PV
FU1-FU3
FU4-FU12
Амперметры 600/5А
Амперметры 200/5А
Разъединитель 600А
Разъединитель 250А
Трансформаторы тока
600/5А
То же 250/5А
Вольтметр 500В
Предохранители 600А
Предохранители >> 250А

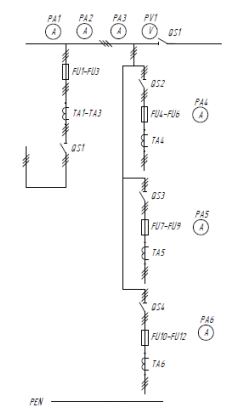

ЩО-70-1-86-У3
05.JPG РА1-РА6
QS1-QS3
ТА1-ТА6
РV1, РV2
FU1-FU6
Амперметры 600/5А
Разъединители 600А
Трансформаторы тока
600/5А
Вольтметр 500В
Предохранители 600А
ЩО-70-1-87-У3 06.JPG
РА1-РА6
QS1-QS3
ТА1-ТА6
РV1, РV2
FU1-FU6
Амперметры 600/5А
Разъединители 600А
Трансформаторы тока
600/5А
Вольтметр 500В
Предохранители 600А


Панель диспетчерского управления уличного освещения выпускается укомплектованной аппаратурой управлении и защиты линий (предохранители НПН). В панели установлены амперметры и счетчик. Панель рекомендуется устанавливать в крайний ряд РУ.
Панель АВР устанавливается для обеспечения в подстанции режима автоматического включения резерва. В панели установлены реле, с фасада панель имеет световую сигнализацию режима работы «РАБОЧИЙ», «АВАРИЙНЫЙ» и переключатель «ВЫБОР РЕЖИМА», «РУЧНОЙ», «АВТОМАТИЧЕСКИЙ».
Панель АВР коммутируется с вводными панелями и секционной панелью (с автоматическим выключателем) контрольным кабелем.


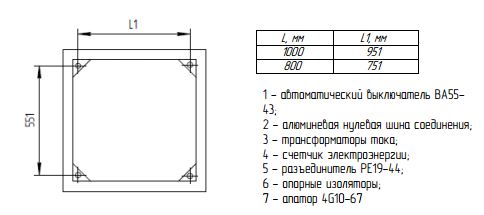

Каркас панелей изготавливается из оцинкованной стали с применением технологии заклепочных и сварных соединений с последующим покрытием (порошковым или лакокрасочным), что значительно повышает прочность корпуса, улучшает внешний вид и антикоррозийные свойства изделия.

Внутри каркаса на кронштейнах располагается рама с установленной на ней аппаратурой, управление которой осуществляется устройствами, которые устанавливаются на передних стойках каркаса (управление автоматическими выключателями линейных панелей осуществляется через окна в двери).

Для крепления сборных шин в верхней части панели устанавливается скоба с изоляторами. С фасада на верхнем карнизе панели устанавливается приборная панель, которая одновременно служит ограждением сборных шин.

Для крепления подходящих кабелей и приводов предусмотрен перфорированный уголок, приваренный к нижнему поясу каркаса.

Сборка панелей в щит производится болтовыми соединениями через отверстия в стойках панелей.

Панели ЩО-70 выпускаются в четырёх конструктивных модификациях: шириной по фасаду 400, 600, 800, 1000 мм.

Ошиновка

Сборные шины выполняются шинами из алюминиевого сплава сечением до 3х(10х120) мм.

Сечение сборных шин должно быть указано в опросном листе при заказе РУ. Сборные шины располагаются в верхней части щита в горизонтальной плоскости и крепятся на изоляторах.

При заказе РУ двухрядного исполнения совместно с панелями может поставляться шинный мост. Необходимость его поставки должна быть оговорена в опросном листе с указанием длины.

Шинные мосты

Конструкция РУ-0,4кВ предусматривает установку шинных мостов. При двухрядном расположении панелей ЩО-70 шинный мост устанавливается сверху на панели, стоящие напротив друг друга, и представляющие собой металлоконструкцию, состоящую из двух опор и основания, с установленными на нём опорными изоляторами и шинами. Шинные мосты снизу и с боков имеют ограждение от случайного прикосновения к токоведущим шинам

Шинные мосты выполняются без разъединителей. Шинные мосты изготавливаются на номинальный ток 630, 1000, 1600, 2000, 2500 А, в зависимости от заказа. В зависимости от онструктивной модификации панелей, на которые устанавливаются шинные мосты, они изготавливаются с шириной 600, 800 1000 мм.

Этот тип мостов возможно устанавливать на линейные панели (отходящие линии) и панели АВР, также возможна установка на панели секционирования, в случае, когда она стоит последней в ряду.

Типовые размеры шинных мостов приведены в таблице 1. Возможно изготовление шинных мостов по размерам заказчика.

Размеры шинный мостов

 Расстояние между фасадами камер, мм
2000
2100
2200
2300
2500
2800
3000

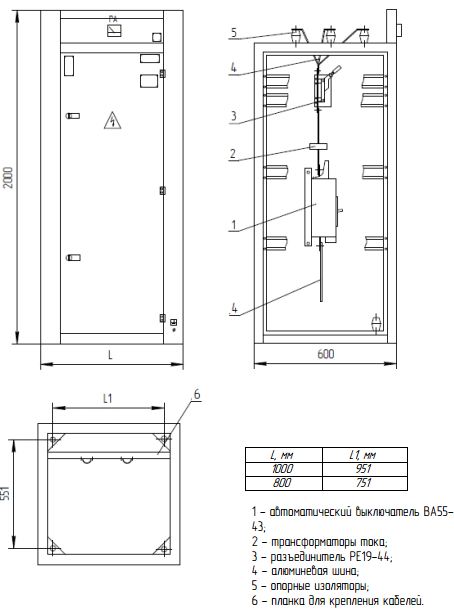

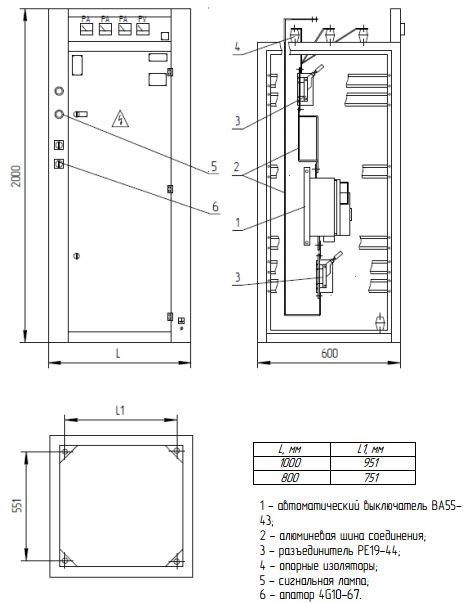

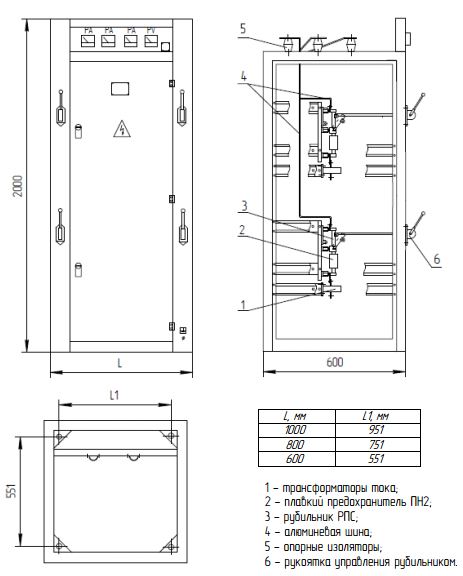

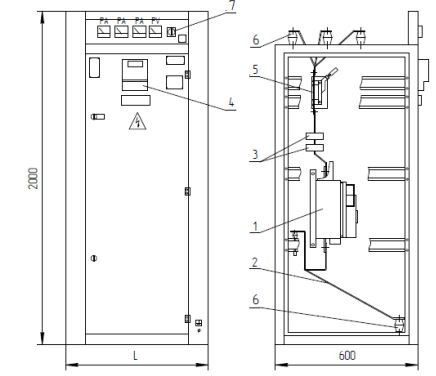

Общий вид панели ЩО-70
Вводная панель


Секционная панель

Панель линейная

Панель линейная


На отходящих линиях панелей устанавливаются коммутационная защитная аппаратура, а также трансформатор тока и амперметр в одну из фаз отходящих линий.

Панели изготавливаются с разъединителями и предохранителями или с автоматическими выключателями.

В панелях с разъединителями устанавливаются разъединители с предохранителями на 100, 250, 400 и 630 А. В панелях с автоматическими выключателями - выключатели на номинальный ток 250, 630, 1600 А стационарные, с ручным приводом, а также серии ВА55(3)
с электромагнитным приводом на номинальный ток 1000 А.

Панели с автоматическими выключателями выполняются как с разъединителем между
сборными шинами и выключателем (для производства ремонтных работ), так и без него.

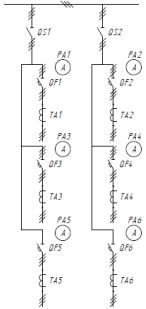

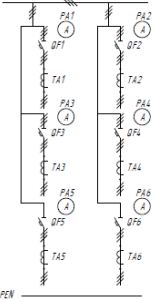

Принципиальные электрические схемы линейных панелей.
Тип панели
Принципиальная
схема первичных соединений

Элементы на схеме
ОбозначениеНаименование
ЩО-70-1-01-У3
ЩО-70-2-01-У3
ЩО-70-3-01-УЗ
РА1, РА2
РА3, РА4
QS1, QS2
QS3, QS4
FU1-FU6
FU7-FU12
ТА1, ТА2
ТА3, ТА4
Амперметры 100/5А
>>200/5А
Разъединители 100А
>>250А
Предохранители 100А
>>250А
Трансформаторы тока
100/5А
То же 200/5А
ЩО-70-1-02-У3
ЩО-70-2-02-У3
ЩО-70-3-02-У3

А1-РА4
QS1-QS4
FU1-FU12
ТА1-ТА4
Амперметры 200/5А
Разъединители 250А
Предохранители 250А
Трансформаторы тока
200/5А
ЩО-70-1-03-У3
ЩО-70-2-03-У3
ЩО-70-3-03-У3
РА1, РА2
РА3, РА4
QS1, QS2
QS3, QS4
FU1-FU6
FU7-FU12
ТА1, ТА2
ТА3, ТА4
Амперметры 200/5А
>>400/5А
Разъединители 250А
>>400А
Предохранители 250А
>>400А
Трансформаторы тока
200/5А
То же 400/5А
ЩО-70-1-04-У3
ЩО-70-2-04-У3
ЩО-70-3-04-У
3.JPGРА1
QS1
FU1-FU3
ТА1-ТА3
Амперметры 600/5А
Разъединители 600А
Предохранители 600А
Трансформаторы тока
600/5А

Тип панели
Принципиальная
схема первичных соединений

Элементы на схеме
ОбозначениеНаименование
ЩО-70-1-05-У3
ЩО-70-2-05-У3
ЩО-70-3-05-У3

ЩО-70-1-06-У3
ЩО-70-2-06-У3
ЩО-70-3-06-У3

ЩО-70-1-26-У3
ЩО-70-2-26-У3
ЩО-70-3-26-У3
РА1-РА6
QS1-QS2
QF1-QF6

ТА1-ТА4
Амперметры 100/5А
Разъединители 400А
Выключатели
автоматические 100А
Трансформаторы тока
100/5А
ЩО-70-1-07-У3
ЩО-70-2-07-У3
ЩО-70-3-07-У3

РА1-РА4
QS1, QS2
QF1-QF4
ТА1-ТА4
Амперметры 200/5А
Разъединители 400А
Выкл. автоматич. 200А
Трансформаторы тока
200/5А
ЩО-70-1-08-У3
ЩО-70-2-08-У3
ЩО-70-3-08-У3
РА1-РА4
QS1, QS2
QF1-QF4
ТА1-ТА4
Амперметры 200/5А
Разъединители 400А
Выкл. автоматич. 250А
Трансформаторы тока
200/5А
ЩО-70-1-09-У3
ЩО-70-2-09-У3
ЩО-70-3-09-У3

ЩО-70-1-10-У3
ЩО-70-2-10-У3
ЩО-70-3-10-У3
РА1-РА4
QS1, QS2
QF1, QF2
ТА1, ТА2
Аперметры 600/5А
Разъединители 600А
Выключатели
автоматические 600А
Трансформаторы тока
600/5А

Тип панели
Принципиальная
схема первичных соединений

Элементы на схеме
ОбозначениеНаименование
ЩО-70-1-11-У3
ЩО-70-2-11-У3
ЩО-70-3-11-У3

ЩО-70-1-12-У3
ЩО-70-2-12-У3
ЩО-70-3-12-У3

ЩО-70-1-27-У3
ЩО-70-2-27-У3
ЩО-70-3-27-У3
РА1-РА3
QS1
QF1-QF4

ТА1-ТА3

РI
Амперметры 400/5А
Разъединители 400А
Выключатель
автоматические 100А
Трансформаторы тока
400/5А
Счетчик трехфазный
ЩО-70-1-13-У3
ЩО-70-2-13-У3
ЩО-70-3-13-У3

ЩО-70-1-14-У3
ЩО-70-2-14-У3
ЩО-70-3-14-У3

ЩО-70-1-28-У3
ЩО-70-2-28-У3
ЩО-70-3-28-У3
РА1-РА6
QF1-QF6
ТА1-ТА3
Амперметры 100/5А
Выключатели
автоматические 100А
Трансформаторы тока
100/5А
ЩО-70-1-15-У3
ЩО-70-2-15-У3
ЩО-70-3-15-У3
РА1-РА4
QF1-QF4

ТА1-ТА4
Амперметры 200/5А
Выключатели
автоматические 200А
Трансформаторы тока
200/5А
ЩО-70-1-16-У3
ЩО-70-2-16-У3
ЩО-70-3-16-У3
РА1-РА4
QF1-QF4

ТА1-ТА4
Амперметры 200/5А
Выключатели
автоматические 250А
Трансформаторы тока
200/5А

Тип панели
Принципиальная
схема первичных соединений

Элементы на схеме
ОбозначениеНаименование
ЩО-70-1-17-У3
ЩО-70-2-17-У3
ЩО-70-3-17-У3

ЩО-70-1-24-У3
ЩО-70-2-24-У3
ЩО-70-3-24-У3
РА1
QS1
QF1

ТА1
Амперметры 400/5А
Разъединитель 400А
Выключатель
автоматический 400А
Трансформатор тока
400/5А
ЩО-70-1-25-У3
ЩО-70-2-25-У3
ЩО-70-3-25-У3
РА1
QS1
QF1

ТА1
Амперметры 1000/5А
Разъединитель 1000А
Выключатель
автоматический 1000А
Трансформатор тока
1000/5А
ЩО-70-1-18-У3
ЩО-70-2-18-У3
ЩО-70-3-18-У3

ЩО-70-1-19-У3
ЩО-70-2-19-У3
ЩО-70-3-19-У3
РА1, РА2
QF1, QF2
ТА1, ТА2
Аперметры 600/5А
Выключатели
автоматические 600А
Трансформаторы тока
600/5А
ЩО-70-1-20-У3
ЩО-70-2-20-У3
ЩО-70-3-20-У3

ЩО-70-1-21-У3
ЩО-70-2-21-У3
ЩО-70-3-21-У3

ЩО-70-1-22-У3
ЩО-70-2-22-У3
ЩО-70-3-22-У3

ЩО-70-1-29-У3
РА1-РА3
QF1-QF4

ТА1-ТА3

РI
Амперметры 400/5А
Выключатели
автоматические 100А
Трансформаторы тока
400/5А
Счетчик трехфазный
ЩО-70-1-23-У3
ЩО-70-2-23-У3
ЩО-70-3-23-У3
13.JPGРА1
QS1
QF1

ТА1
Амперметр 1000/5А
Разъединитель 1000А
Выключатель
автоматический 1000А
Трансформатор тока
1000/5А


Секционные панели предназначены для подключения одной из секций щита на другую секцию при исчезновении напряжения на одном из двух вводов.

Панели изготавливаются с разъединителями или автоматическим выключателем.

В панелях с разъединителями устанавливается разъединитель на 630, 1000 А.

В панелях с автоматическими выключателями устанавливаются выключатели серии ВА55-43 на номинальный ток 1000 А с электромагнитным приводом, а для производства ремонтных работ с обеих сторон выключателя устанавливаются разъединители на номинальный ток 1000 А, управляемые штангой.

Принципиальные электрические схемы секционных панелей.

Тип панели
Принципиальная
схема первичных соединений

Элементы на схеме
ОбозначениеНаименование
QS1Разъединитель 600А
ЩО-70-1-71-У3
QS1Разъединитель >> 1000А
ЩО-70-1-72-У3






QF1
QS1, QS2
Выключатель
автоматический 1000А
Разъединители 1000А
ЩО-70-1-73-У3
ЩО-70-2-73-У3
ЩО-70-3-73-У3
QF1
QS1, QS2
Выключатель
автоматический 1600А
Разъединители 2000А
ЩО-70-1-74-У3
ЩО-70-2-74-У3
ЩО-70-3-74-У3
QF1
QS1, QS2
Выключатель
автоматический 1600А
Разъединители 1600А
ЩО-70-1-75-У3QF1
QS1, QS2
Выключатель
автоматический 400А
Разъединители 400А
ЩО-70-1-76-У3
QF1
QS1, QS2
Выключатель
автоматический 1000А
Разъединители 1000А
ЩО-70-1-77-У3
ЩО-70-2-77-У3
ЩО-70-3-77-У3
QF1
QS1, QS2
Выключатель
автоматический 1600А
Разъединители 2000А
ЩО-70-1-78-У3
ЩО-70-2-78-У3
ЩО-70-3-78-У3
QF1
QS1, QS2
Выключатель
автоматический 1600А
Разъединители 1600А


Панели изготавливаются как для кабельного, так и шинного вводов с разъединителями или автоматическими выключателями.

На панелях с разъединителями устанавливаются разъединители и предохранители на 250, 400, 600 А (на 1000 А устанавливается один разъединитель). На панелях с автоматическими выключателями устанавливаются стационарные выключатели серии ВА55 на токи 250, 400, 630, 1000, 1600, 2000, 2500, 3150, 4000 А с электромагнитным приводом, а между сборными шинами и выключателем устанавливаются разъединители на 600, 1000, 1600 и 2000 А, управляемые штангой. Трансформаторы тока в этих панелях, для удобства обслуживания, расположены между выключателем и разъединителем.

Между вводом и автоматическим выключателем разъединителей нет. В этом случае для ремонта выключателей силовой трансформатор должен быть отключен со стороны высокого напряжения.

Принципиальные электрические схемы вводных панелей.

Тип панели
Принципиальная
схема первичных соединений

Элементы на схеме
ОбозначениеНаименование
ЩО-70-1-30-У3 01.JPG
РА1-РА3
QS1
ТА1-ТА3

РV
FU1-FU3
Амперметры 600/5А
Разъединитель 600А
Трансформаторы тока
600/5А
Вольтметр 500В
Предохранители 600А
ЩО-70-1-31-У3
РА1-РА3
QS1
ТА1-ТА3

РV
Амперметры 1000/5А
Разъединитель 1000А
Трансформаторы тока
1000/5А
Вольтметр 500В
ЩО-70-1-32-У3
РА1-РА3
QS1
ТА1-ТА3

РV
FU1-FU3
Амперметры 600/5А
Разъединитель 600А
Трансформаторы тока
600/5А
Вольтметр 500В
Предохранители 600А
ЩО-70-1-33-У3 04.JPG
РА1-РА3
ТА1-ТА3

РV
QS1
Амперметры 1000/5А
Трансформаторы тока
1000/5А
Вольтметр 500В
Разъединитель 1000А

Тип панели
Принципиальная
схема первичных соединений

Элементы на схеме
ОбозначениеНаименование
ЩО-70-1-34-У3
ЩО-70-1-52-У3
РА1-РА3
QF1
ТА1-ТА3
РV
QS1
Амперметр 1000/5А
Выключатель
автоматический 1000А
Трансформаторы тока
1000/5А
Вольтметр 500В
Разъединитель 1000А
ЩО-70-1-35-У3
ЩО-70-1-53-У3
РА1-РА3
QF1
ТА1-ТА3
РV
QS1
Амперметр 1000/5А
Выключатель
автоматический 1000А
Трансформаторы тока
1000/5А
Вольтметр 500В
Разъединитель 1000А
ЩО-70-1-36-У3
ЩО-70-2-36-У3
ЩО-70-3-36-У3
РА1-РА3
QF1
ТА1-ТА3
РV
QS1
Амперметр 1500/5А
Выключатель
автоматический 1600А
Трансформаторы тока
1500/5А
Вольтметр 500В
Разъединитель 2000А
ЩО70-1-37У3
ЩО70-2-37У3
ЩО70-3-37У3
РА1-РА3
QF1
ТА1-ТА3
РV
QS1
Амперметр 1500/5А
Выключатель
автоматический 1600А
Трансформаторы тока
1500/5А
Вольтметр 500В
Разъединитель 1600А

Тип панели
Принципиальная
схема первичных соединений

Элементы на схеме
ОбозначениеНаименование

ЩО-70-1-38-У3
ЩО-70-2-38-У3
ЩО-70-3-38-У3


РА1-РА3
QF1
ТА1-ТА3
РV
QS1
Амперметр 1500/5А
Выключатель
автоматический 1600А
Трансформаторы тока
1500/5А
Вольтметр 500В
Разъединитель 2000А

ЩО-70-1-39-У3
ЩО-70-2-39-У3
ЩО-70-3-39-У3

РА1-РА3
QF1
ТА1-ТА3
РV
QS1
Амперметр 1500/5А
Выключатель
автоматический 1600А
Трансформаторы тока
1500/5А
Вольтметр 500В
Разъединитель 1600А
ЩО-70-2-40-У3
ЩО-70-3-40-У3
РА1-РА3
QF1
ТА1-ТА3
РV
QS1
Амперметр 2000/5А
Выключатель
автоматический 2000А
Трансформаторы тока
2000/5А
Вольтметр 500В
Разъединитель 2000А
ЩО-70-2-41-У3
ЩО-70-3-41-У3
РА1-РА3
QF1
ТА1-ТА3
РV
QS1
Амперметры 2000/5А
Выключатель
автоматический 2000А
Трансформатор тока
2000/5А
Вольтметр 500В
Разъединитель 2000А
ЩО-70-1-43-У327.JPGРА1-РА3
QF1
ТА1-ТА3
РV
QS1
Амперметры 1000/5А
Выключатель
автоматический 1000А
Трансформатор тока
1000/5А
Вольтметр 500В
Разъединитель 1000А

Тип панели
Принципиальная
схема первичных соединений

Элементы на схеме
ОбозначениеНаименование
ЩО-70-1-44-У3
ЩО-70-2-44-У3
ЩО-70-3-44-У3



РА1-РА3
QF1
ТА1-ТА3
РV
QS1
Амперметры 1500/5А
Выключатель
автоматический 1600А
Трансформатор тока
1500/5А
Вольтметр 500В
Разъединитель 2000А

ЩО-70-1-45-У3
ЩО-70-2-45-У3
ЩО-70-3-45-У3
РА1-РА3
QF1
ТА1-ТА3
РV
QS1
Амперметры 1500/5А
Выключатель
автоматический 1600А
Трансформатор тока
1500/5А
Вольтметр 500В
Разъединитель 2000А
ЩО-70-1-46-У3
ЩО-70-2-46-У3
ЩО-70-3-46-У3

РА1-РА3
QF1
ТА1-ТА3
РV
QS1
Амперметры 1500/5А
Выключатель
автоматический 1600А
Трансформатор тока
1500/5А
Вольтметр 500В
Разъединитель 1600А
ЩО-70-1-47-У3
ЩО-70-2-47-У3
ЩО-70-3-47-У3
РА1-РА3
QF1
ТА1-ТА3
РV
QS1
Амперметры 1500/5А
Выключатель
автоматический 1600А
Трансформатор тока
1500/5А
Вольтметр 500В
Разъединитель 2000А
ЩО-70-2-48-У3
ЩО-70-3-48-У3
РА1-РА3
QF1
ТА1-ТА3
РV
QS1
Амперметры 2000/5А
Выключатель
автоматический 2000А
Трансформатор тока
2000/5А
Вольтметр 500В
Разъединитель 2000А

Тип панели
Принципиальная
схема первичных соединений

Элементы на схеме
ОбозначениеНаименование

ЩО-70-2-49-У3
ЩО-70-3-49-У3

РА1-РА3
QF1
ТА1-ТА3
РV
QS1
Амперметры 2000/5А
Выключатель
автоматический 2000А
Трансформатор тока
2000/5А
Вольтметр 500В
Разъединитель 2000А
ЩО-70-1-50-У3
5.JPGРА1-РА3
QF1
ТА1-ТА3
РV
QS1
Амперметры 400/5А
Выключатель
автоматический 400А
Трансформатор тока
400/5А
Вольтметр 500В
Разъединитель 400А
ЩО-70-1-51-У3
РА1-РА3
QF1
ТА1-ТА3
РV
QS1
Амперметры 400/5А
Выключатель
автоматический 400А
Трансформатор тока
400/5А
Вольтметр 500В
Разъединитель 400А
ЩО-70-1-54-У3
ЩО-70-2-54-У3
ЩО-70-3-54-У3
7.JPGРА1-РА3
QF1
ТА1-ТА3
РV
QS1
Амперметры 1500/5А
Выключатель
автоматический 1600А
Трансформатор тока
1500/5А
Вольтметр 500В
Разъединитель 2000А
ЩО-70-1-55-У3
ЩО-70-2-55-У3
ЩО-70-3-55-У3
РА1-РА3
QF1
ТА1-ТА3
РV
QS1
Амперметры 1500/5А
Выключатель
автоматический 1600А
Трансформатор тока
1500/5А
Вольтметр 500В
Разъединитель 1600А

Тип панели
Принципиальная
схема первичных соединений

Элементы на схеме
ОбозначениеНаименование
ЩО-70-1-56-У3
ЩО-70-2-56-У3
ЩО-70-3-56-У3

РА1-РА3
QF1
ТА1-ТА3
РV
QS1
Амперметры 1500/5А
Выключатель
автоматический 1600А
Трансформатор тока
1500/5А
Вольтметр 500В
ЩО-70-1-57-У3
ЩО-70-2-57-У3
ЩО-70-3-57-У3
РА1-РА3
QF1
ТА1-ТА3
РV
QS1
Амперметры 1500/5А
Выключатель
автоматический 1600А
Трансформатор тока
1500/5А
Вольтметр 500В
Разъединитель 1600А
ЩО-70-2-58-У3
ЩО-70-3-58-У3
РА1-РА3
QF1
ТА1-ТА3
РV
QS1
Амперметры 2000/5А
Выключатель
автоматический 2000А
Трансформатор тока
2000/5А
Вольтметр 500В
Разъединитель 2000А
ЩО-70-2-59-У3
ЩО-70-3-59-У3
10.JPGРА1-РА3
QF1
ТА1-ТА3
РV
QS1
Амперметры 2000/5А
Выключатель
автоматический 2000А
Трансформатор тока
2000/5А
Вольтметр 500В
Разъединитель 2000А
ЩО-70-1-60-У311.JPGРА1-РА3
QF1
ТА1-ТА3
РV
QS1
Амперметры 400/5А
Выключатель
автоматический 400А
Трансформатор тока
400/5А
Вольтметр 500В
Разъединитель 400А

Тип панели
Принципиальная
схема первичных соединений

Элементы на схеме
ОбозначениеНаименование
РА1-РА3
QF1
ТА1-ТА3
РV
QS1
Амперметры 400/5А
Выключатель
автоматический 400А
Трансформатор тока
400/5А
Вольтметр 500В
Разъединитель 400А
ЩО-70-1-62-У3
022.JPGРА1-РА3
QF1
ТА1-ТА3
РV
QS1
Амперметры 1000/5А
Выключатель
автоматический 1000А
Трансформатор тока
1000/5А
Вольтметр 500В
Разъединитель 1000А
ЩО-70-1-63-У3
033.JPGРА1-РА3
QF1
ТА1-ТА3
РV
QS1
Амперметры 1000/5А
Выключатель
автоматический 1000А
Трансформатор тока
1000/5А
Вольтметр 500В
Разъединитель 1000А
ЩО-70-1-64-У3
ЩО-70-2-64-У3
ЩО-70-3-64-У3

РА1-РА3
QF1
ТА1-ТА3
РV
QS1
Амперметры 1500/5А
Выключатель
автоматический 1600А
Трансформатор тока
1500/5А
Вольтметр 500В
Разъединитель 2000А
ЩО-70-1-65-У3
ЩО-70-2-65-У3
ЩО-70-3-65-У3
РА1-РА3
QF1
ТА1-ТА3
РV
QS1
Амперметры 1500/5А
Выключатель
автоматический 1600А
Трансформатор тока
1500/5А
Вольтметр 500В
Разъединитель 1600А

Тип панели
Принципиальная
схема первичных соединений

Элементы на схеме
ОбозначениеНаименование
ЩО-70-1-66-У3
ЩО-70-2-66-У3
ЩО-70-3-66-У3

РА1-РА3
QF1
ТА1-ТА3
РV
QS1
Амперметры 1500/5А
Выключатель
автоматический 1600А
Трансформатор тока
1500/5А
Вольтметр 500В
Разъединитель 2000А
ЩО-70-1-67-У3
ЩО-70-2-67-У3
ЩО-70-3-67-У3
РА1-РА3
QF1
ТА1-ТА3
РV
QS1
Амперметры 1500/5А
Выключатель
автоматический 1600А
Трансформатор тока
1500/5А
Вольтметр 500В
Разъединитель 1600А
ЩО-70-2-68-У3
ЩО-70-3-68-У3
РА1-РА3
QF1
ТА1-ТА3
РV
QS1
Амперметры 2000/5А
Выключатель
автоматический 2000А
Трансформатор тока
2000/5А
Вольтметр 500В
Разъединитель 2000А
ЩО-70-2-69-У3
ЩО-70-3-69-У3

РА1-РА3
QF1
ТА1-ТА3
РV
QS1
Амперметры 2000/5А
Выключатель
автоматический 2000А
Трансформатор тока
2000/5А
Вольтметр 500В
Разъединитель 2000А




Торцевые панели предназначены для закрытия (степень защиты IP20 по ГОСТ 14254-96) боковых поверхностей линейки панелей. Торцевые панели устанавливаются к боковым поверхностям панели (линейной, вводной и т.д.) и соединяются болтовым соединением, через отверстия в боковых передних и задних стойках.

Панель предназначена для двухтрансформаторной подстанции, в которой необходимо предусмотреть автоматическое включение резерва.

В панели установлена аппаратура управления вводными и секционным автоматическим выключателями и располагается между вводной и секционной панелями распределительного устройства..


Панели являются комбинацией вводной и линейной панелей и изготавливаются как для кабельного, так и шинного вводов. Во вводной части панели устанавливается разъединитель и предохранители на номинальный ток 630 А, а в линейной -разъединителями и предохранители на 250 А. На панели устанавливаются также трансформаторы тока и измерительные приборы.


Тип панели
Принципиальная
схема первичных соединений

Элементы на схеме
Обозначение Наименование
ЩО-70-1-84-У3 03.JPG
РА1-РА3
РА4-РА6
QS1
QS2-QS4
TA1-TA3
TA4-TA6
PV
FU1-FU3
FU4-FU12
Амперметры 600/5А
Амперметры 200/5А
Разъединитель 600А
Разъединитель 250А
Трансформаторы тока
600/5А
То же 250/5А
Вольтметр 500В
Предохранители 600А
Предохранители >> 250А
ЩО-70-1-85-У3
04.JPG РА1-РА3
РА4-РА6
QS1
QS2-QS4
TA1-TA3
TA4-TA6
PV
FU1-FU3
FU4-FU12
Амперметры 600/5А
Амперметры 200/5А
Разъединитель 600А
Разъединитель 250А
Трансформаторы тока
600/5А
То же 250/5А
Вольтметр 500В
Предохранители 600А
Предохранители >> 250А
ЩО-70-1-86-У3
05.JPG РА1-РА6
QS1-QS3
ТА1-ТА6
РV1, РV2
FU1-FU6
Амперметры 600/5А
Разъединители 600А
Трансформаторы тока
600/5А
Вольтметр 500В
Предохранители 600А
ЩО-70-1-87-У3 06.JPG
РА1-РА6
QS1-QS3
ТА1-ТА6
РV1, РV2
FU1-FU6
Амперметры 600/5А
Разъединители 600А
Трансформаторы тока
600/5А
Вольтметр 500В
Предохранители 600А


Шинные мосты (фасад)
Шинный мост 2
