БКТПУ 630 кВА
БКТПУ 630 кВА

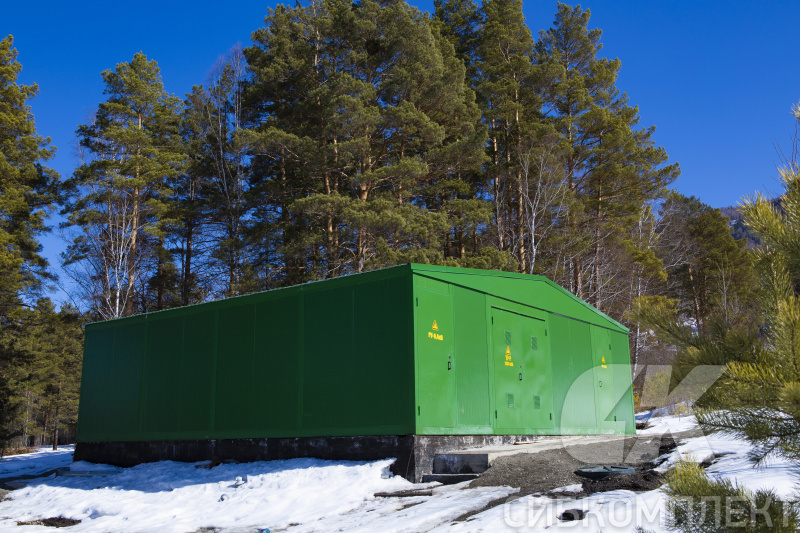

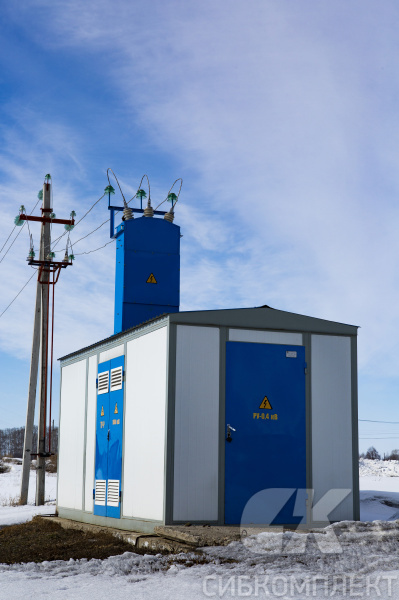

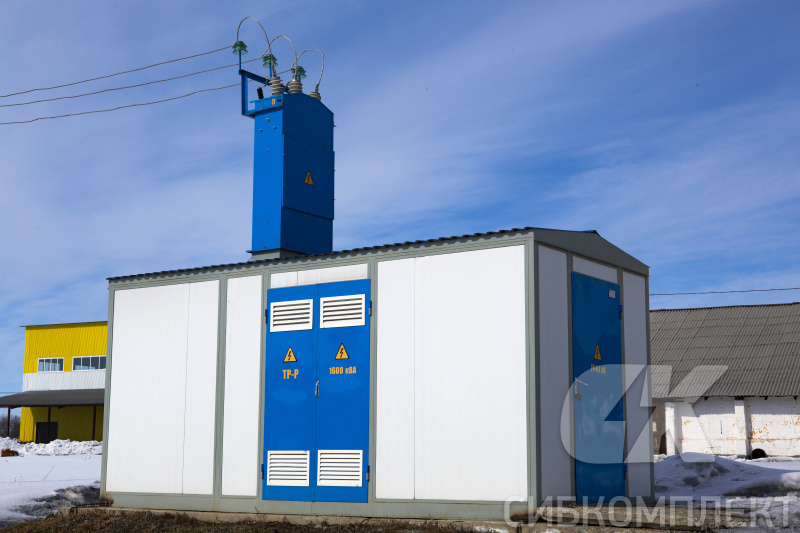

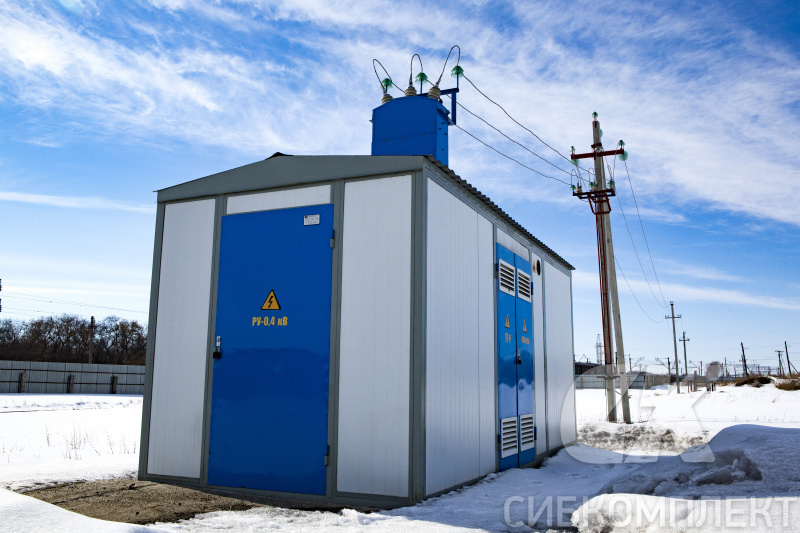

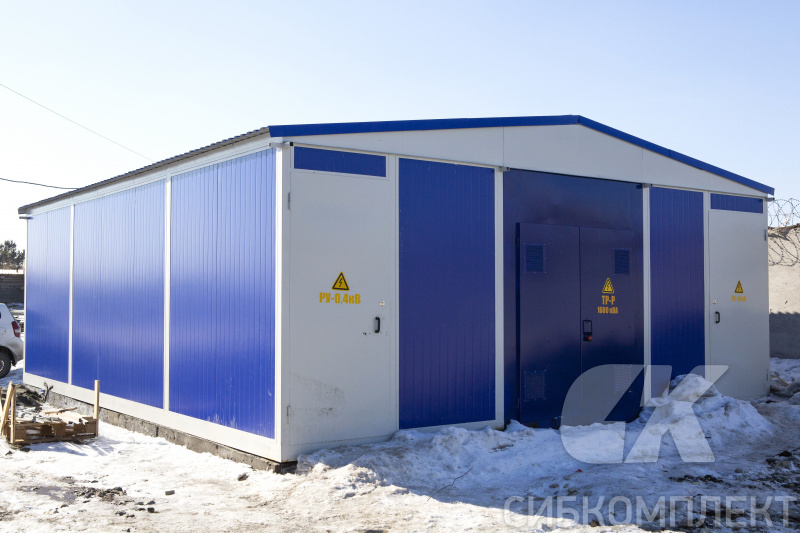

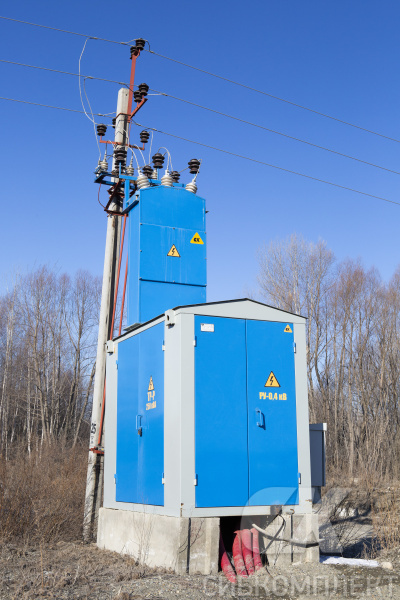

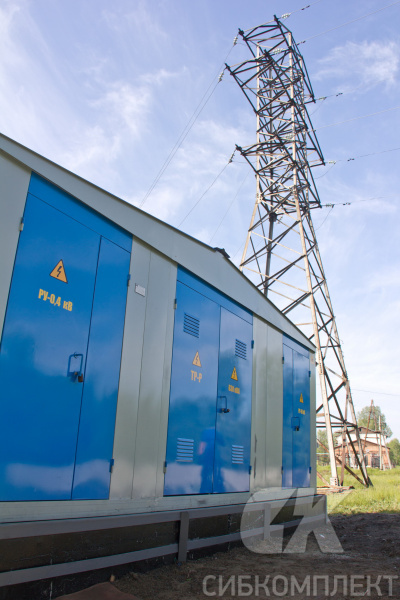

Комплектные Трансформаторные Подстанции в утеплённой оболочке типа "СЭНДВИЧ" - КТПу-СК представляют собой трансформаторные подстанции тупикового и проходного типа наружной установки и служат для приема электрической энергии трехфазного переменного тока частотой 50 Гц, напряжением 6 или 10 кВ, преобразования (по уровню напряжения при помощи силовых трансформаторов) в электроэнергию напряжением 0,4 кВ и снабжению ею потребителей.
Применяется в сетях электроснабжения:
- промышленных предприятий;
- сельских и городских населенных пунктов;
- строительных площадок и других промышленных объектов.
КТПу-СК идеальны для использования в системах электроснабжения жилищно-коммунальной, общественной и промышленной застройки, незаменимы для систем электроснабжения при умеренном, резко-континентальном климате, а также в условиях Крайнего Севера.
Трансформаторная подстанция КТПу-СК является изделием климатического исполнения УХЛ и категории размещения 1 по ГОСТ 15150-69 и предназначена для работы в следующих условиях:
- при значениях температуры окружающего воздуха от + 50 до - 50°С по ГОСТ 15543.1-89;
- на высоте до 1000м над уровнем моря;
- при механических воздействиях, соответствующих группе эксплуатации М18 по ГОСТ 17516.1-90;
- окружающая среда невзрывоопасная, не содержащая взрывоопасной пыли, агрессивных газов химических производств в концентрациях, разрушающих металлы и изоляцию;
- влажность 80% при +15°С;
- скорость ветра - до 36 м/с (скоростной напор ветра при отсутствии гололеда до 800 Па);
- скорость ветра - до 15 м/с (скоростной напор ветра до 146 Па при толщине льда до 20 мм).
