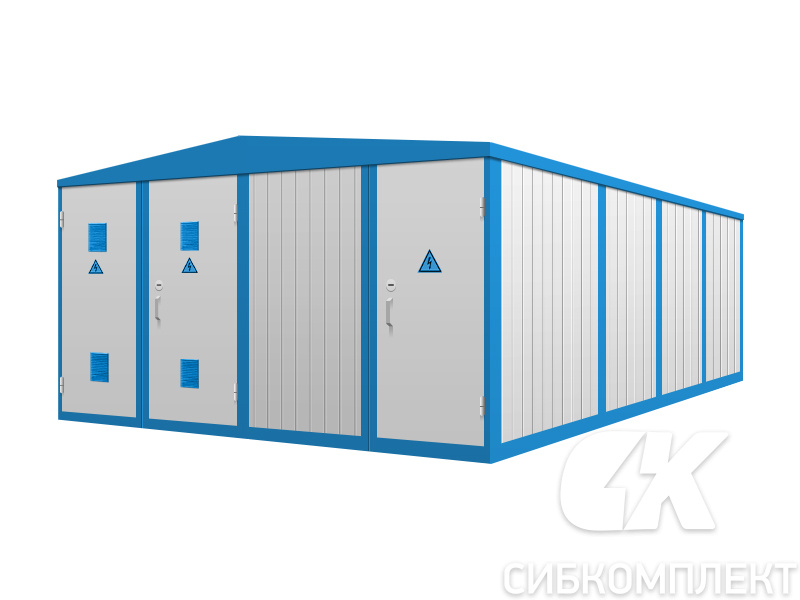

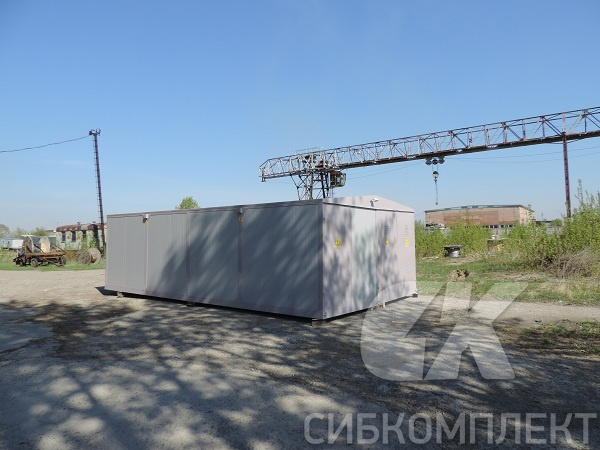

Блок-модуль электротехнический

Внутри блок-модуля устанавливают электротехническую аппаратуру, в том числе КРУ и КТП- СК на напряжение 6(10), 0,4(0,23) кВ. Также конструкция позволяет защитить оборудование и обслуживающий персонал от неблагоприятной внешней среды.Модуль представляет собой металлический каркас, обшитый снаружи панелями типа «Сэндвич». Конструкция условно делится на раму основания и крышу, которые соединяются стойками. Мы доставим уже собранные блоки и вам останется лишь смонтировать устройство воздушного ввода и наружнее освещение. Это позволит ускорить установку и разборку модуля. Если будет нужно, можем добавить в комплектацию площадки с ограждениями или выкатную раму для трансформатора.

keyboard-right-arrow-button copy 2 Created with Sketch.
keyboard-right-arrow-button copy Created with Sketch.
Описание конструкции
Варианты компоновок модуля
Типовое решение по окраске модуля
Рекомендации по сейсмостойкости модуля
Рекомендации по проектированию фундаментов
Комплектность поставки
Основные параметры и технические характеристики
Область применения

Основание собирается из швеллеров, сверху и снизу оно закрыто. Пол изготовлен из рифленых стальных листов. Для уменьшения скольжения можно использовать резиновые покрытия. В местах, где устанавливают масляные радиаторы, монтируются устройства для слива отработанного масла. В целях пожарной безопасности, пространство внутри рамы заполняют утеплителем из базальтового волокна, который не горит.

Крыша двускатная. Рама собирается из профильных труб разного сечения, которые в далее обшиваются листами металлопрофиля. Длинные стороны крыши оснащены 4-мя подъемниками блока. Их приваривают к вертикальным стойкам из профильных труб. Также на этих стойках размещены панели обшивки стен. Если распашные ворота устанавливаются на коротких стойках с торца конструкции, то угловые стойки выполняют еще и роль воротных.

Между основными стойками среднего пролета имеются дополнительные стойки. Их положение зависит от устанавливаемого внутри оборудования и расположения дверей и ворот. Установка дверей и ворот зависит от планировки объекта. По желанию заказчика предоставляем утепленные или неутепленные ворота. Внутри модуля можно установить сетчатые ворота или съемный барьер для уменьшения рисков проникновения третьих лиц.

Вся конструкция монтируется из отдельных блоков. Их размеры можете посмотреть в разделе «технические характеристики».

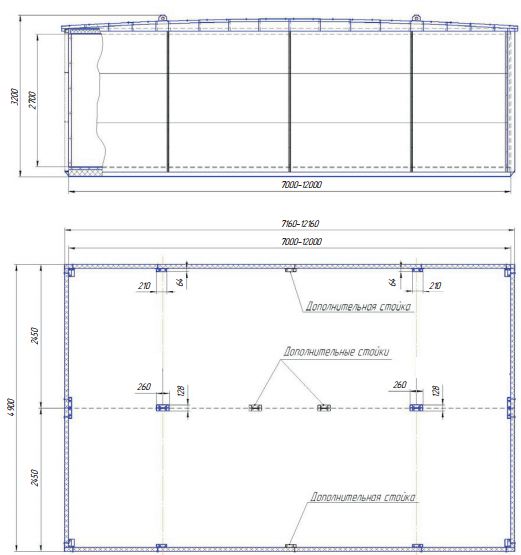

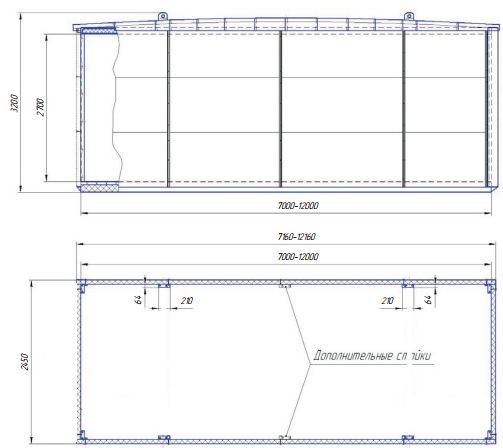

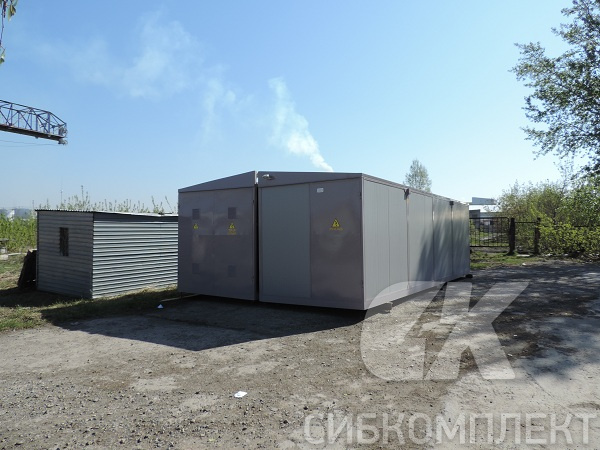

Стыковочный Блок-Модуль

  • расположение стоек учитывать при расстановке оборудования и размещения вороти дверей;
  • дополнительные стойки размещаются исходя из конкретной компоновки здания с учётом равномерного расположения по длине блока.

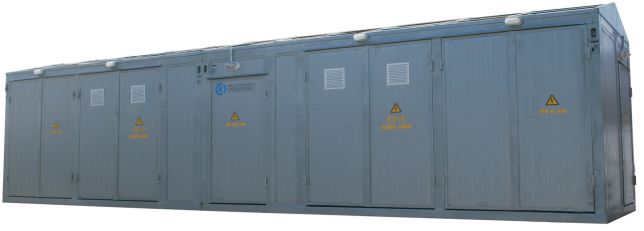

Блок-Модуль моноблочного исполнения
  • расположение стоек учитывать при расстановке оборудования и размещении ворот и дверей;
  • дополнительные стойки размещаются исходя из конкретной компоновки здания с учётом равномерного расположения по длине блока.

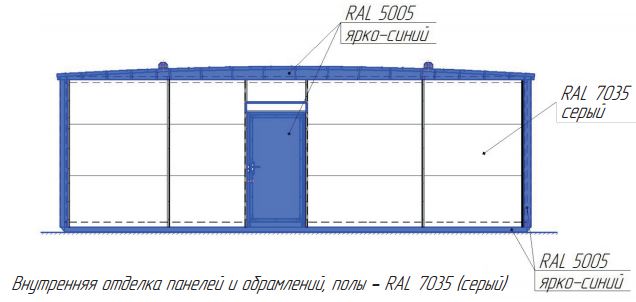

Цвет крыши, двери, ворот, угловых обрамлений, рам основания и потолка – ярко синий RAL5005.
Цвет стеновых панелей– белый RAL7035
Типовая окраска модуля.

Цветовая гамма элементов электротехнического модуля, подлежащих окраске, должна соответствовать таблице 3.

Таблица 3 - Перечень допустимых RAL

Основные и корпоративные цвета, применяемые в заказах Основные и корпоративные цвета, применяемые в заказах
1004 - золотой желтый 5021 - мурена
1015 - слоновая кость 6005 - зеленый мох
1018 - желтый 6026 - зеленый опал
3003 - рубин 6029 - зеленая мята
3005 - вишня 7004 - серый
3009 - коррида 7032 - пепельно-серый
3020 - трафик красный 7035 - светло-серый
5003 - сапфир голубой 7036 - серая платина
5005 - ярко-синий 8017 - шоколад
5018 - морская волна 9003 - белый

Возможны варианты окраски блок-модуля в корпоративный цвет заказчика.


При установке изделия в сейсмичных районах (8-9 баллов по шкале MSK 64) необходимо раму основания каждого блока закрепить на фундамент , а именно раму основания приварить к фундаменту(по периметру) сварным швом катетом 6-8 мм, длина шва 200мм с шагом 1000мм.
Место установки КТП- СК ( КРУ ) в модуле должно быть подготовлено в соответствии с архитектурно-строительной частью проекта.

Место установки должно соответствовать действующим правилами нормам устройства электроустановки правилам пожарной безопасности.

Фундаменты разрабатывает проектная организация в зависимости от данных инженерно-геологических изысканий по требованиям СНиП 2.02.01-83 «Основания зданий и сооружений».

Максимальная вертикальная нагрузка от модуля на фундамент – равномерно распределённая и составляет не болееq=1000 кг/п.м.

Рекомендации для ленточного варианта фундаментов
Ширина тела ленточного фундамента в плане не менее 300 мм. Глубина заложения ленточного фундамента определяется расчётом( не менее расчётной
глубины промерзания грунта).

Отметка верха ленточного фундамента принимается в интервале H=+0,4…+2,2 м над уровнем земли с шагом 0,2 м по согласованию с заказчик ом.

Поверхность ленточного фундамента должна быть отнивелирована с отклонением не более(не менее) 5 мм.

Так как кабельный ввод выполняется в полу модульного здания, то необходимо устройство технического подполья.

Рекомендации проектирования фундамента под площадку

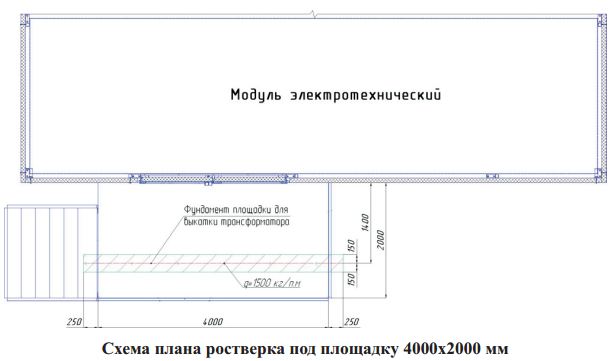

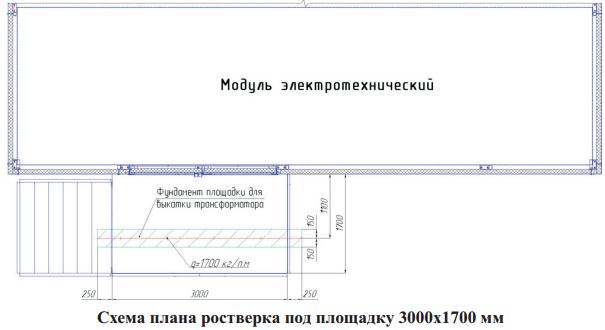

Наружные площадки и лестницы выполняются у вороти дверей. Габариты типовых площадок для выкатки трансформаторов: 3000 х 1700 мм, 4000х2000 мм. Нагрузка на фундамент от площадки для выкатки трансформатора размером 3000х1700 мм составляет q=1700 кг/пм, от площадки размером 4000х2000 мм составляет q=1500 кг/пм.




В комплект поставки в общем случае входят:
  • блоки электротехнического модуля согласно комплектовочной ведомости;
  • маслоприемник, вмещающий 100% объема масла (бак) (по требованию заказчика);
  • герметизирующие и утепляющие материалы, метизы и стыковочные обрамления;
  • лестницы и площадки (рама) для вывода трансформатора в ремонт (по требованию заказчика);
  • устройство воздушного ввода (по требованию заказчика);
  • светильники уличного освещения, светильники аварийного освещения (по требованию заказчика);
  • электроконвекторы настенные (по требованию заказчика);
  • эмаль для восстановления лакокрасочного покрытия, поврежденного при монтаже здания;
В комплект поставки не входят:
  • лампы на 36 В (используются для аварийного освещения).
К комплекту прилагается следующая документация на модуль:
  • чертеж общего вида - 1 экз.;
  • инструкция по монтажу - 1 экз.;
  • паспорт - 1 экз.;
  • комплектовочная ведомость - 1 экз.;
  • ведомость эксплуатационных документов - 1 экз.

Максимальный транспортный вес блока с оборудованием– не более 12000 кг . 3.1 Массо-габаритные характеристики блоков приведены в таблице

Длина, ммШирина, мм Высота, мм
Масса блока без
оборудования, т
7000245032006
9000245032007
10000245032008
120002450320010

Размеры типового дверного проема:
  • 900x2000(h) мм.
Размеры типовых проемов ворот:
  • 2520x2700(h) мм.
  • 1776 x 2700(h) мм.
Возможно изменение размеров блок-модулей, но это потребует дополнительного времени на разработку (доработку) конструкторской документации.

Модуль выполняется в климатическом исполнении УХЛ1 по ГОСТ15150 -69 и предназначен для эксплуатации при следующих условиях:
  • неагрессивная и слабоагрессивная среда.
  • высота над уровнем моря до 1000м;
  • верхнее рабочее значение температуры окружающего воздуха не выше 40°С;
  • нижнее значение температуры окружающего воздуха не ниже минус 60°С;
  • I-V районы по скоростному напору ветра согласно СНиП2.01.07-85;
  • I-V районы по снеговой нагрузке сог ласно СНиП2.01.07-85;

Изделие рассчитано на эксплуатацию при сейсмических воздействиях интенсивностью до 9 баллов по шкале MSK 64 включительно на уровне до 10 м по ГОСТ 17516.1-90

Модуль соответствует II степени огнестойкости по СНиП21-01-97:

  • ограждающие конструкции блоков выполнены из панелей с негорючим базальтовым минераловатным утеплителем;
  • несущие элементы конструкции покрыты огнезащитным составом.

Модуль нельзя эксплуатировать :

  • во взрыво- и пожароопасной среде, а также в среде, содержащей едкие пары и газы, разрушающие металл и изоляцию, за исключением случаев применения приточной вентиляции;
  • на передвижных шахтных и других установках специального назначения.
