Цена от: 172 000 руб.
Снижение коммерческих потерь является важнейшим показателем работы энергосбытовых организаций. В свою очередь недоучёт и хищения являются существенными составляющими величны потерь. Для их предотвращения точку учёта определяют на границе балансовой принадлежности – на ответвлении магистрали. В случае воздушных линий для этих целей удобно использовать высоковольтные пункты коммерческого учёта электроэнергии наружной установки на напряжение 6 –10 кВ (ПКУ 6 и ПКУ 10).
Пункт коммерческого учёта электроэнергии типа ПКУ предназначен для измерения и учёта активной и реактивной энергии прямого и обратного направления в цепях переменного тока напряжением 6кВ или 10кВ, частотой 50 Гц; а так же для использования в составе автоматизированных систем контроля и учёта электроэнергии (АСКУЭ) для передачи измеренных и вычисленных параметров на диспетчерский пункт по контролю, учёту и распределению электрической энергии.
Согласно ПУЭ, коммерческий учёт электроэнергии должен осуществляться на границе балансовой принадлежности между различными субъектами рынка. Возможны три наиболее вероятных варианта установки ПКУ.
Согласно ПУЭ, коммерческий учёт электроэнергии должен осуществляться на границе балансовой принадлежности между различными субъектами рынка. Возможны три наиболее вероятных варианта установки ПКУ.
- Первый вариант использования ПКУ – когда граница балансовой принадлежности проходит по стороне 6(10)кВ (скорее всего это будет первая опора от фидера на отпайке). Показательным примером является требование установки ПКУ при строительстве новых котеджных посёлков, небольших предприятий и т.п. В таких случаях установка ПКУ включена в Технические условия, которые выдают сетевые организации на подключение. Также, ПКУ может быть установлен на уже существующую отпайку, где граница балансовой принадлежности проходит по высокой стороне, но из-за отсутствия устройств такого типа, коммерческий учёт ведётся по стороне 0,4кВ, что приводит к необходимости расчётов потерь в линиях и трансформаторных подстанциях от стороны 0,4 до границы балансовой принадлежности.
- Второй вариант установки ПКУ – на том же месте (на отпайке), но когда граница балансовой принадлежности проходит по стороне 0.4 кВ. Целью данной установки является борьба с хищениями электроэнергии, которые по различным оценкам составляют порядка 30%-40% коммерческих потерь электроэнергии. В данном случае установка ПКУ возможна только с согласия абонента, так как он имеет полное право не согласиться проводить коммерческие расчёты за границей балансовой принадлежности. Но, как показывает практика, при использовании подобных пунктов учёта у представителей энергосистем не возникает больших проблем с подписанием договоров о введении высоковольтного учёта. В случае отказа абонента о введении высоковольтного учёта, ПКУ может быть использован сетевой организацией в качестве контролирующего средства учёта. В описанных выше двух случаях положительный эффект от использования ПКУ также проявляется в уменьшении количества обслуживаемых счётчиков с нескольких десятков до одного и, как следствие, уменьшения количества персонала, занятого в периодическом осмотре счётчиков, а также уменьшения расстояний на которые необходимо передвигаться контроллёру.
- Третий вариант установки ПКУ – на границе балансовой принадлежности между сетями различных форм собственников. Например: между сетями сетевой компании и ж/д сетями, сетями сетевой компании и сетями нефтяников и газовиков, сетями сетевой компании и муниципальными сетями и т.д. Также ПКУ может быть востребован при взаимоотношениях между абонентами и субабонентами сети.
Отличительными особенностями ПКУ производства компании «СибКомплект» являются:
- высокий механический и эксплуатационный ресурс;
- устойчивость к климатическим и механическим воздействиям;
- простота монтажа и эксплуатации;
- отсутствие необходимости в проведении текущих, средних и капитальных ремонтов на протяжении всего срока службы;
- максимальная заводская готовность: комплект поставки ПКУ помимо основного оборудования (высоковольтного измерительного модуля и блока учёта) включает рамы для крепления оборудования к опоре, кабельный короб, соединительный кабель, техническую документацию.
Пример условного обозначения: ПКУ-СК-10-150-0,5-У1 (3ТТ/3ТН) - Пункт Коммерческого Учёта электроэнергии производства ЗАО «СибКомплект» на класс напряжения 10кВ, ток первичных цепей трансформаторов 150А, класс точности трансформаторов тока 0,5, категория размещения оборудования по ГОСТ 15150-69 и ГОСТ 15543-70, схема измерения состоит из трех трансформаторов тока (ТТ) и трех трансформаторов напряжения (ТН).
Комплектность поставки, параметры трансформаторов тока и напряжения, тип счётчика, наличие средств телемеханики и прочее определяется на основании опросного листа.
ПКУ-СК предназначен для работы в условиях климатического исполнения У, категория размещения 1, тип окружающей изделие атмосферы гр. IV по ГОСТ 9920, при этом температура окружающей среды составляет от -45°С до +50°С.
ПКУ предназначен для работы на высоте до 1000 м над уровнем моря и в части воздействия климатических факторов внешней среды удовлетворяет требованиям ГОСТ 15150.
ПКУ-СК рассчитан на применение в I – V ветровых районах и в I – IV районах по гололёду и выдерживает механические воздействия на уровне М2 по ГОСТ 17516.1.
Окружающая среда не взрывоопасная, не содержащая газов, испарений, химических соединений, токопроводящей пыли в концентрациях, снижающих параметры изделия в недопустимых пределах.
Электрическая прочность изоляции главных и вспомогательных цепей шкафа ПКУ соответствует ГОСТ 1516.3 и выдерживает воздействия:
- испытательного переменного одноминутного напряжения 50 Гц (действующее значение):
- в сухом состоянии – 32(42) кВ (соответственно для рабочего напряжения 6 и 10 кВ, см. табл.1);
- под дождём – 20(28) кВ (соответственно для рабочего напряжения 6 и 10 кВ, см. табл.1).
- грозового импульса (полного) – 60(75) кВ (соответственно для рабочего напряжения 6 и 10 кВ, см. табл.1). В отношении нагрева в продолжительном режиме работы ПКУ соответствует требованиям ГОСТ 8024.
Основные параметры ПКУ приведены в таблице 1.
| Наименование параметра |
Значение параметра
|
|
| Номинальное напряжение, кВ | 6 | 10 |
| Наибольшее рабочее напряжение, кВ | 7,2 | 12 |
| Номинальная частота, Гц | 50 | |
| Номинальное напряжение первичной обмотки ТН, кВ |
6,0/√3 6,3/√3 6,6/√3 6,9/√3 |
10,0/√3 10,5/√3 11,0/√3 |
| Номинальное напряжение основной вторичной обмотки ТН, В | 100/√3 | |
| Номинальное напряжение дополнительной вторичной обмотки ТН, В | 100/3 | |
| Номинальная мощность основной вторичной обмотки ТН при классе точности 0,5, ВА | 50 | 75 |
| Предельная мощность дополнительной вторичной обмотки ТН при классе точности 3, ВА | 400 | 630 |
| Номинальный ток первичных цепей, А | 5; 10; 15; 20; 30;40; 50; 75; 100; 150; 200; 300; 400; 500; 600 | |
| Номинальный ток вторичных цепей, А | 5 | |
| Класс точности вторичной обмотки ТТ (приборов учёта) | 0,2; 0,2S; 0,5; 0,5S | |
| Уровень изоляции по ГОСТ 1516.1 | Нормальная | |
|
Односекундный ток термической стойкости, kА при номинальном первичном токе трансформаторов тока, А
5
10
15
20
30
40
50
75
100
150
200
300 и выше
|
0,4
0,78
1,2
1,56
2,5
3,0
5
5,85
10
12,5
20
40
|
|
|
Номинальный ток электродинамической стойкости, kA при номинальном первичном токе трансформаторов тока, А
5
10
15
20
30
40
50
75
100
150
200
300 и выше
|
1
1,97
3
3,93
6,25
7,56
12,8
14,7
25,5
31,8
51
102
|
|
| Степень защиты по ГОСТ 14254 | IP54 | |
Конструктивно ПКУ состоит из следующих элементов:
- высоковольтный блок (далее – ВВБ) (поз.2);
- шкаф учета, сбора и передачи данных (далее – ШУ) (поз.3);
- кабель соединительный (КС) и кабельный короб (труба) (поз.5);
- ограничители перенапряжений ОПН-РВ (поставляются по требованию) (поз.7);
- разъединитель РЛНД (поставляtтся по требованию).
Для установки ПКУ-СК на опору воздушной ЛЭП предусмотрен монтажный комплект (далее – МК) в составе:
- крепление ВВБ на опору (поз.4);
- крепление ШУ на опору (поз.6);
- крепление КС (поз.5);
- комплект установки ОПН (поставляется по требованию) (поз.7).
Рис.1 План расположения оборудования ПКУ-СК при монтаже на стойке СВ-105(110).
Высоковольтный блок (ВВБ).
ВВБ предназначен для преобразования тока и напряжения в измерительные сигналы частотой 50Гц, а также для изолирования цепей вторичных соединений от высокого напряжения 6кВ или 10кВ. ВВБ устанавливается на железобетонной анкерной опоре типа СВ-105 или СВ-110.
Корпус ВВБ представляет собой цельную сварную металлическую конструкцию с коррозионностойким покрытием, внутри которого установлены трансформаторы тока (ТТ) и трансформаторы напряжения (ТН). Трансформаторы тока и трансформаторы напряжения установлены на специальных площадках, имеющих болтовые соединения с корпусом высоковольтного модуля. Это позволяет в случае необходимости легко демонтировать каждый трансформатор по отдельности. Для ВВБ ПКУ предусмотрены три варианта реализации в зависимости от схемы измерения: 3ТТ + 3ТН, 2ТТ + 3ТН, 2ТТ + 2ТН.
а) схема 3ТТ+3ТН б) схема 2ТТ+3ТН в) схема 2ТТ+2ТН
Варианты реализации схем измерения ВВБ для ПКУ:
ТА-А, ТА-В, ТА-С – трансформаторы тока фазы А, В, С соответственно;
ТV-А, ТV-В, ТV-С и ТV-АВ, ТV-ВС – трансформаторы напряжения со встроенными предохранителями на фазное и межфазное напряжение соответственно.
Внешний вид и расположение основных устройств ВВБ представлено на рисунках ниже.
Схема исполнения с двумя трансформаторами тока (ТТ) и двумя трансформаторами напряжения (ТН).
Схема исполнения с тремя трансформаторами тока (ТТ) и тремя трансформаторами напряжения (ТН).
В качестве измерительных трансформаторов используются трансформаторы тока типа ТОЛ 10-I-2 и трансформаторы напряжения типа ЗНОЛП-6(10) или НОЛП-6(10) (для схем с двумя ТН), либо их аналоги.
Подключение к линиям электропередач 6(10)кВ осуществляется через проходные фарфоровые или полимерные изоляторы типов ИПУ-10/630УХЛ1 и ИПП-10/630УХЛ1 соответственно, либо их аналогов. Изоляторы маркируются цветными полосами:
Фаза А – желтая
Фаза В – зелёная
Фаза С – красная
Токоведущими проводниками ВМ являются алюминиевые шины.
Для обслуживания ВВБ предусмотрены две двери, расположенных с противоположных сторон ящика. Герметичность дверей обеспечивается при помощи резинового уплотнителя. Двери закрываются на механическую задвижку и навесной замок (замок в комплект поставки не входит).
На днище ВВБ предусмотрены отверстия для слива конденсата.
Подъём и перемещение ВВБ при погрузочно-разгрузочных работах и монтаже на опоре производится за монтажные уши, находящиеся на крыше ВВБ.
Для подключения соединительного кабеля в ВВБ используются блоки зажимов, к которым подсоединены концы проводов, идущих от трансформаторов. Соединительный кабель заводится через гермоввод на днище ВВБ.
Неиспользуемые измерительные обмотки ТТ должны быть закорочены и заземлены на болт заземления, находящийся внутри ящика.
Земляной вывод первичной обмотки ТН – «Х» должен быть заземлён на болт заземления.
Монтаж ВВБ осуществляется на опорах воздушных линий электропередач при помощи монтажного комплекта, представляющего собой сварную металлическую конструкцию, набор уголков и шпилек для крепления к опоре.
ШУ предназначен для сбора информации, учёта электроэнергии и передачи данных на диспетчерские пункты. Передача данных может быть осуществлена при помощи радиомодема, GSM-модема, волоконно-оптического модема, модема ТфОП по соответствующим сетям связи. В качестве комплектующих используются устройства различных ведущих отечественных и зарубежных производителей.
Требуемый тип средств учета и передачи данных должен быть отражён в опросном листе на ПКУ.
Конструктивно ШУ представляет собой цельнометаллический ящик состоящий из одного или двух отсеков:
- отсек учёта – для установки счётчика электрической энергии, испытательной коробки, шинки заземления и автоматического выключателя в цепи трансформатора напряжения (по отдельному заказу);
- отсек телемеханики – для установки устройств телемеханики (модем, преобразователь интерфейса, блок питания, автоматический выключатель, нагревательный элемент, термостат и др).
При использовании счётчиков со встроенными модемами отсек телемеханики может отсутствовать.
Соединительный кабель и кабельный короб.
Подсоединение трансформаторов к счётчику осуществляется кабелем типа ПВ-3*2,5.
Прокладка кабеля осуществляется в металлическом кабельном коробе или металлорукаве.
Кабель с одного конца подключается к блоку зажимов ВВБ, а с другого – к испытательной коробке в шкафу учёта и автоматическому выключателю в отсеке телемеханики.
При необходимости подключения дополнительной обмотки ТН для организации электроснабжения собственных нужд ВВБ используются свободные жилы кабеля КВВГ(Э), а также дополнительный провод типа ВВГ 2х2,5.
Кабельный короб может быть 2-х видов:
- гофротруба диаметром 50мм;
- короб с крышкой, состоит из 2-х частей по 2,5м (поставляется по требованию).
Помимо защиты кабеля короб выполняет функцию экрана. Крепление короба к опоре осуществляется с помощью металлических хомутов либо короб пристреливается к опоре. Нижний конец короба стыкуется со шкафом учёта таким образом, чтобы не было возможности несанкционированного доступа к кабелю.
Ограничители перенапряжений.
Ограничители перенапряжений (ОПН) относятся к дополнительному оборудованию и поставляются по требованию заказчика. Количество комплектов ограничителей перенапряжений оговаривается в опросном листе на ПКУ.
Ограничители перенапряжений типа ОПН-РВ, либо их аналоги, используются для защиты электрооборудования сетей переменного тока частоты 50Гц с номинальным напряжением 6(10)кВ с изолированной или компенсированной нейтралью от грозовых и коммутационных перенапряжений.
Для предотвращения скачков напряжения, вызванных грозовыми и коммутационными перенапряжениями, необходимо использовать ограничители перенапряжений, которые устанавливаются со стороны возникновения источника перенапряжений. Оптимальным вариантом является установка нелинейных ограничителей перенапряжений с двух сторон от ПКУ.
Монтаж ОПН должен проводится в соответствии с требованиями завода-изготовителя. Как правило, ОПН не требуют применения специальных крепёжных устройств. С торцевой стороны ОПН имеются крепёжные отверстия под болт либо шпильки. Шпильки для присоединения ОПН выполнены из металла, стойкого к коррозии, или покрыты металлом, предохраняющим их от коррозии, и не должны иметь поверхностной краски. Допускается устанавливать ОПН под углом к вертикальной оси не более 45°.
Для крепления ограничителей перенапряжений на опору предлагается использовать раму ОПН. Рама ОПН должна быть заземлена. С одного торца ОПН крепится к раме, с другого торца к ОПН подсоединяются провода линий электропередач. Необходимо обеспечить надежный контакт заземляемого конца ОПН с контуром заземления. Для этого поверхность контакта ОПН и заземлённой рамы зачищаются от ржавчины и поверхностной окраски до металлического блеска, либо заземление ОПН осуществляется отдельным проводником с большой площадью контакта на болт заземления.
Разъединитель РЛНД-10/400(630) УХЛ1.
Разъединители относятся к дополнительному оборудованию и поставляются по требованию заказчика. Количество разъединителей оговаривается в опросном листе на ПКУ. Разъединитель типа РЛНД-10/400(630) УХЛ1 с приводом, либо аналог, используется для включения и отключения под напряжением обесточенных участков цепи напряжения 6(10)кВ, а также заземления отключённых участков при помощи ножей заземления. Использование разъединителя позволяет организовать обслуживание ПКУ.
Для крепления разъединителей на опору предлагается использовать специальный комплект металлоконструкций (рама для РЛНД). Рама для РЛНД должна быть заземлена.
Габаритные и установочные размеры ВВБ.
Габаритные и установочные размеры рамы для ВВБ.
Габаритные и установочные размеры ШУ.
План размещения оборудования.

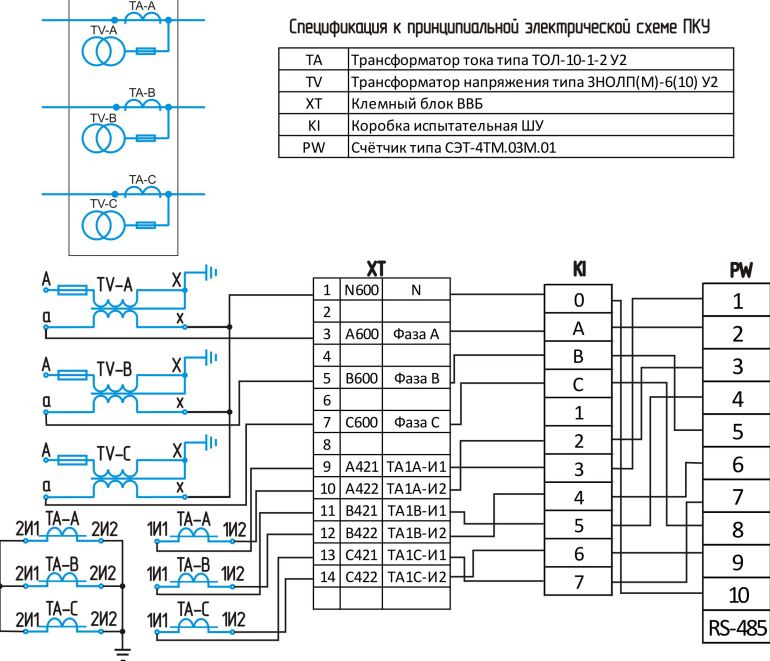

Вариант ВВБ - 3ТТ/3ТН.

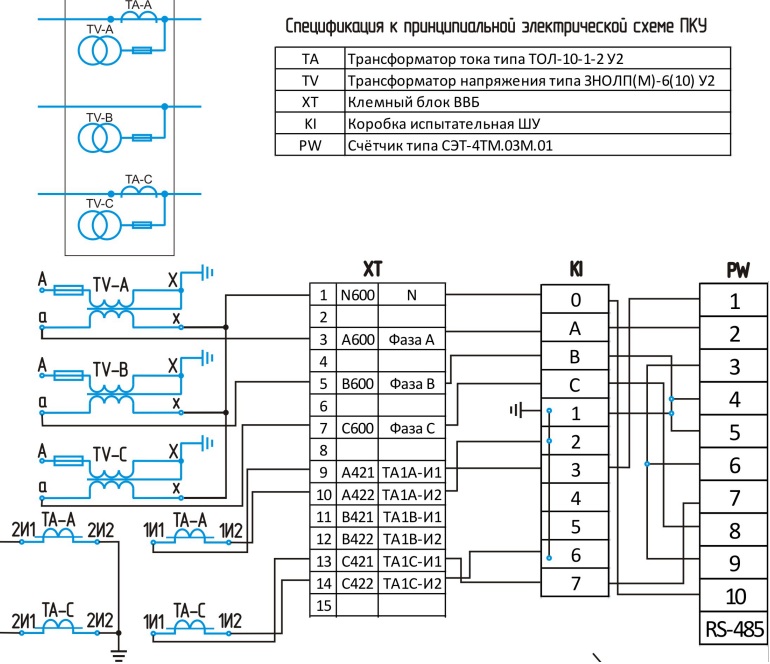

Вариант ВВБ - 2ТТ/3ТН.

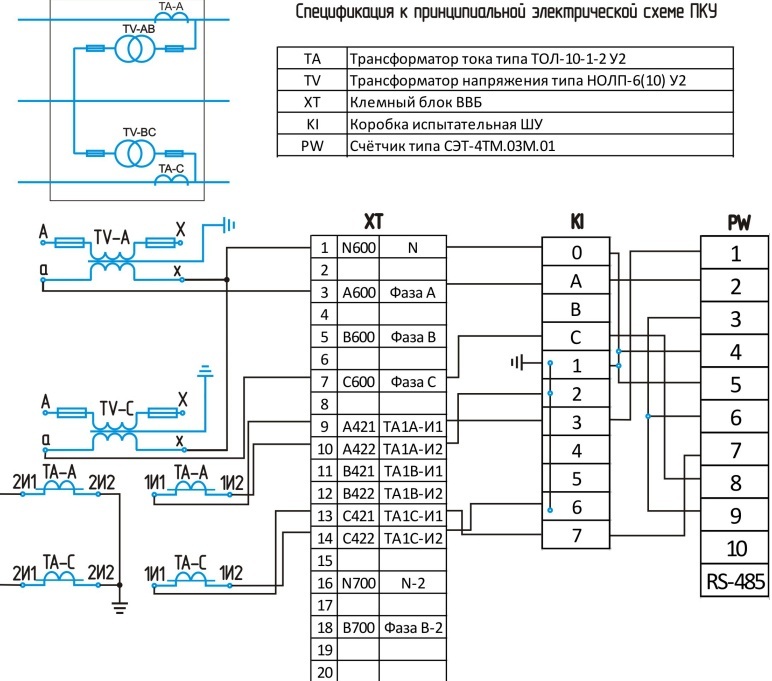

Вариант ВВБ - 2ТТ/2ТН.
