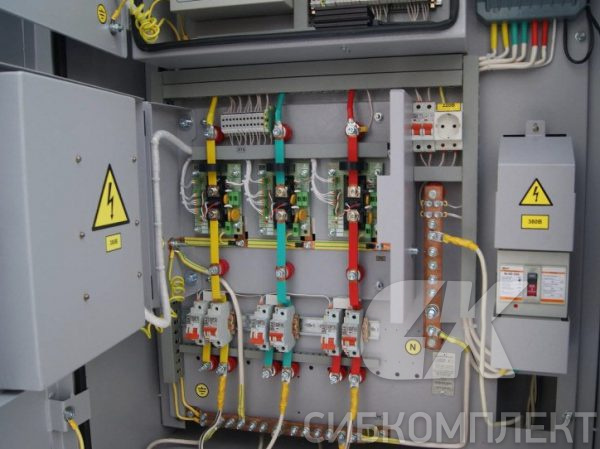

Щиты Осветительные используются в качестве приёмщика и распределителя электроэнергии в жилых и производственных помещениях. Также они используются для защиты линии при перегрузках и коротких замыканиях в сетях переменного тока напряжением 380/220 В. В корпусе находятся вводные, трёхполюсные и групповые, однополосные автоматические выключатели и шины N и PE. Конструкция оболочек предусматривает ввод проводов питания и сверху, и снизу через специальные сальники, либо втулки из пластмассы, которые обеспечивают защиту проводников от повреждения. Конструкцией щитков предусмотрен вариант ввода и вывода кабелей в стальных или пластмассовых трубах.


У щитков нулевая защитная и/или нулевая рабочая шины, позволяющие использовать оборудование класса защиты по электробезопасности, в соответствии с нормами ГОСТ, утверждённых в соответствии с международными стандартами МЭК. Также есть возможность установить резиновые заглушки для предотвращения перетирания кабеля и уплотнения точек его ввода. Отверстия в этих заглушках соответствуют диаметру используемого кабеля. Фазные проводники подключаются к зажимам автоматических выключателей. Нулевые рабочие проводники подключаются к шине N, а нулевые защитные – к шине PE, либо непосредственно к болту заземления, расположенном на корпусе самого шкафа.

keyboard-right-arrow-button copy 2 Created with Sketch.
keyboard-right-arrow-button copy Created with Sketch.
Разновидности ЩО
Функциональные особенности
Структура условного обозначения
Условия эксплуатации

На рынке существует огромный выбор ЩО, отличающихся между собой материалами изготовления, свойствами корпуса, типоразмерами и способами установки (столбовые, фундаментные). К примеру, для наружной работы производятся особые антивандальные шкафы из металла или пластика. ЩО можно использовать для решения нескольких задач:

  • Управление осветительными узлами на трассах как городских, так и междугородних:

  • Контроль над работой энергосберегающих сетей с помощью специальных автоматизированных частей;

  • Управление архитектурным и ландшафтным освещением аллей, улиц, фонтанов и других муниципальных объектов;

  • Самостоятельная работа систем охраны, в том числе сигнализации и видеонаблюдения, а также светофорное регулирование;

  • Контроль над работой систем связи (интернет, телекоммуникации, слаботочные устройства).

Выбор способа управления зависит от предназначения, условий использования и характеристик ЩО.



В зависимости от выбранной комплектации шкафа управления освещением, его используют для автоматического или ручного включения/отключения системы от сигнала фотодатчика, реле времени, механических корпусных кнопок, либо пульта ДУ.


ШУО предотвращают вывод из строя оборудования от сверхтоков и импульсных скачков напряжения, оборудованы световыми индикаторами рабочего состояния, собирают и передают данные о различных технических параметрах на главный пульт управления или сохраняют информацию на сервере.



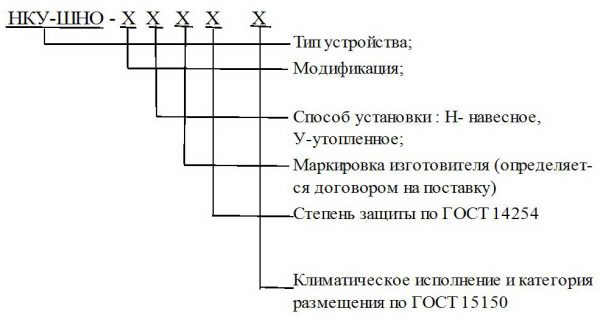

parametry-i-xarakteristiki-shkafov-naruzhnogo-osveshheniya-600x317.jpgЭлектротехнические изделия обозначаются как ШУО-XXX-YYY-XX-YY, где

ШУО – шкаф управления освещением;
XXX – номинальный ток;
YYY – режим управления с суточным таймером, фотореле, комбинированный;
XX – степень защиты от пыли и влаги (IPXY);
YY – климатическое исполнение.

Шкафы наружного освещения используются в сетях переменного тока напряжением 380 В, частотой 50 Гц при номинальном токе 250 А. Степень их пыле- и влагозащиты зависит от предназначения и представлена стандартами IP31 или IP54.


Помимо этого, есть специальные параметры, позволяющие использовать шкафы в разных климатических условиях. Маркировка «У» свидетельствует об использовании в умеренном климате, «УЛХ1» - в более прохладных регионах. ШО устанавливают как в помещениях, так и на улице, с навесами или без. Они могут быть докомплектованы искусственными системами вентиляции, а также их можно использовать в тех регионах и местах, где уровень влажности выше нормы.


Изделия можно устанавливать как вертикально, так и горизонтально, с отклонениями в 5-10 градусов. В зависимости от уровня коррозиестойкости, можно использовать на промышленных или обычных объектах.
